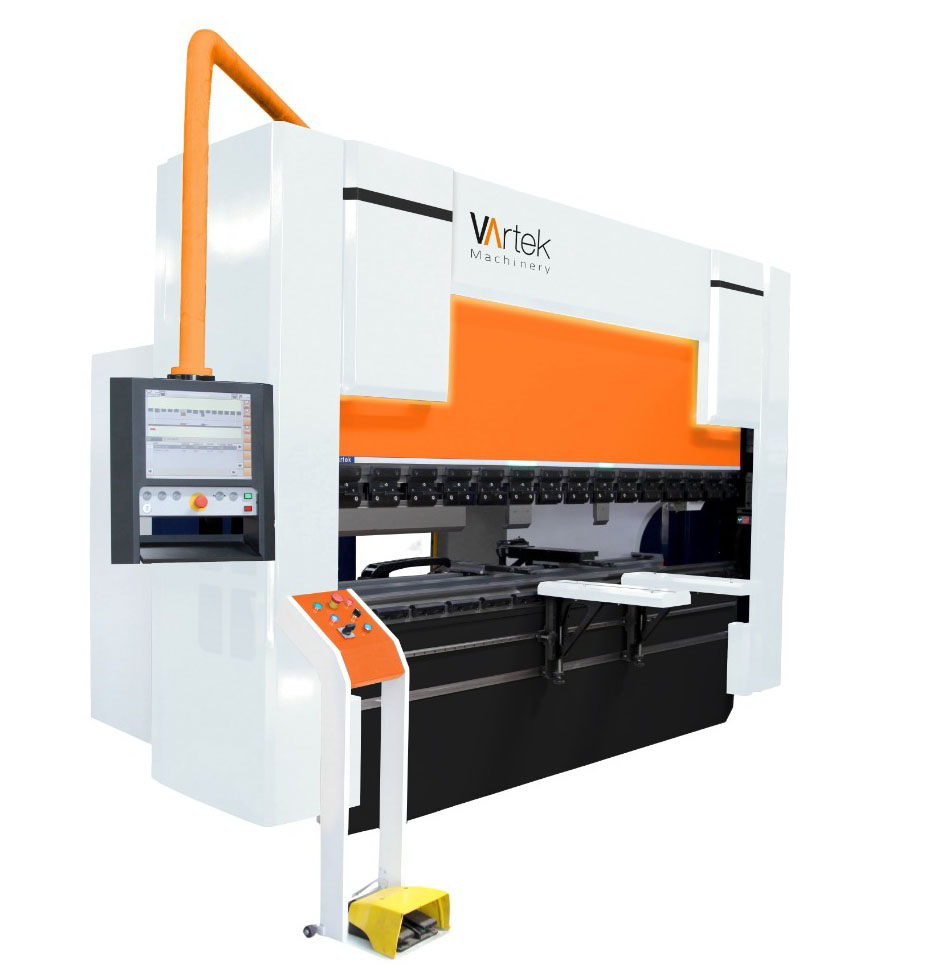

Mașină hidraulică de îndoit tablă tip abkant Vartek PrimaForm

PrimaForm este mașină hidraulică îndoit tablă tip abkant de vârf a companiei Vartek. Aceasta este proiectată pentru mediile de producție care realizează piese în volume mici cu amestec ridicat și necesită configurări frecvente ale mașinii. Toate caracteristicile sale sunt concepute pentru clienții care lucrează cu materiale precum oțelul inoxidabil și aluminiul. Indiferent dacă doriți să formați o piesă prin îndoire la aer, la bază sau prin helare, formula sa avansată de calcul al unghiului, sistemul său hidraulic de servo preciz și scările lineare electronice asigură că veți obține întotdeauna piesa corectă.

Baza de date editabilă a materialelor de pe PrimaForm vă permite să adăugați cât de multe materiale doriți și vă permite chiar să înregistrați revenirea la elasticitate a fiecărui material, astfel încât controlul să poată corecta unghiurile pentru a compensa revenirea la elasticitate.

Înainte să proiectăm PrimaForm, am dorit să înțelegem pe deplin provocările și neajunsurile cu care se confruntă operatorii din atelierele de prelucrare a foilor de metal de precizie și am discutat cu mulți operatori în timpul procesului.

Principalele aspecte pe care fiecare operator de mașină hidraulică îndoit tablă tip abkant le-a subliniat au fost;

1. Ușurința configurării mașinii pentru lotul următor

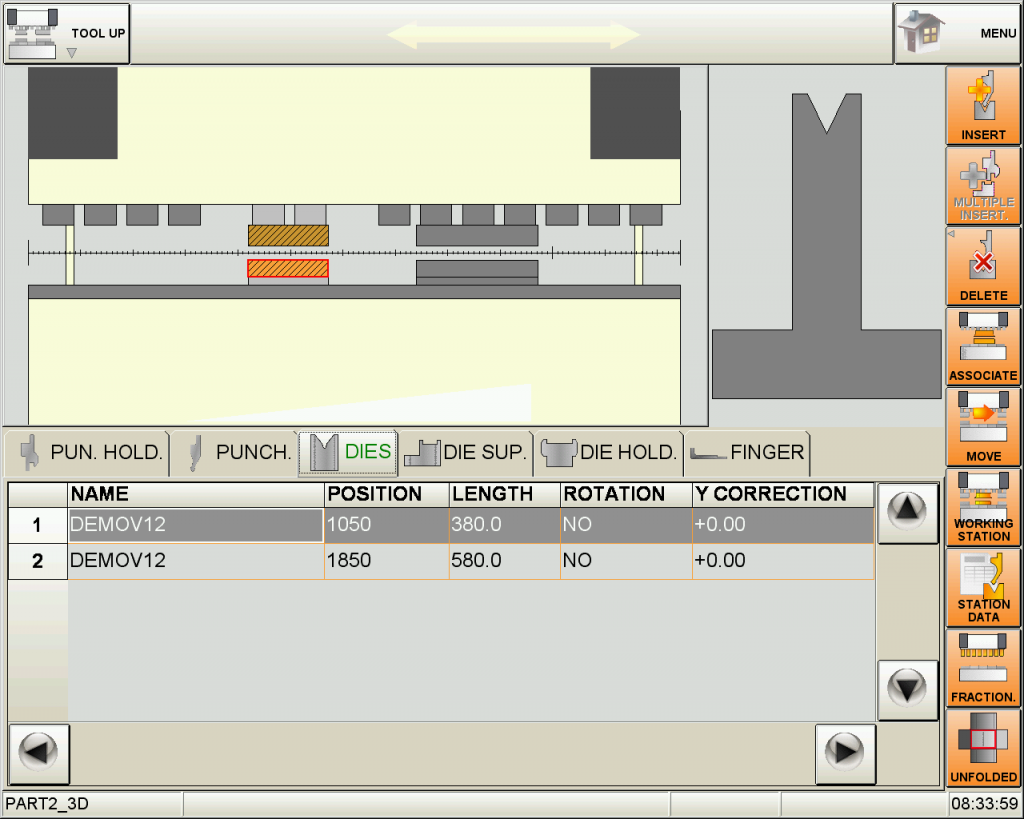

2. Configurarea stațiilor de scule în locurile potrivite astfel încât să se potrivească cu degetele de ghidaj din spate în momentul formării piesei O modalitate ușoară de a transforma desenele clienților în programe de piese fără a întrerupe producția curentă.

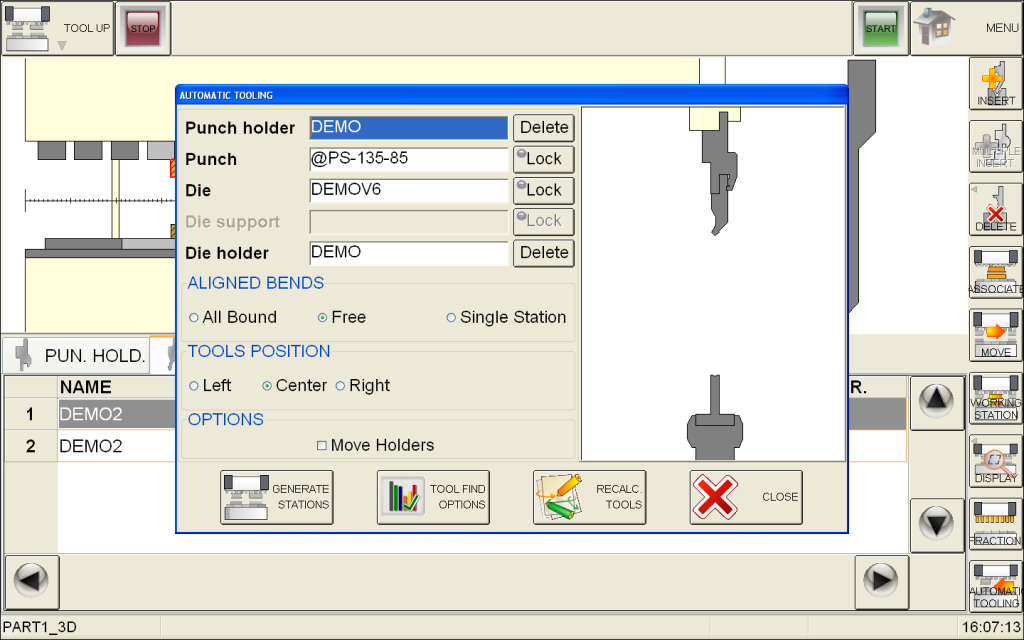

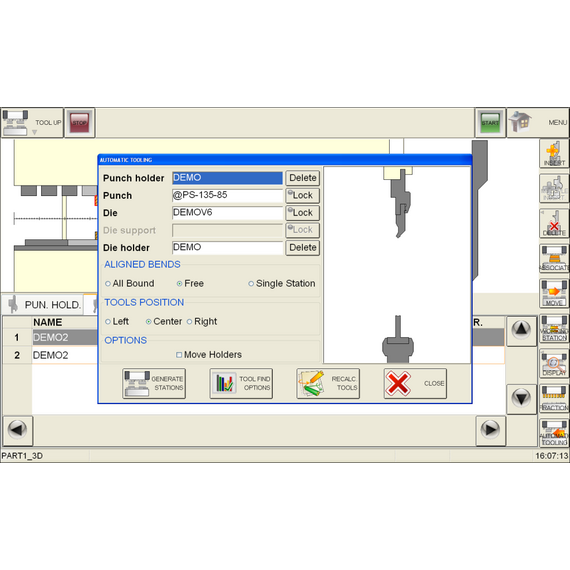

3. Alegerea sculelor potrivite pentru sarcina corespunzătoare.

4. Realizarea de prototipuri fără a risipi materiale de valoare ridicată precum oțelul inoxidabil și aluminiul.

Echipare de bază:

- Rama rigidă proiectată în SolidWorks cu analiză a stresului și a deviației, sudată de sudori certificați și prelucrată cu o precizie de 0,01 mm într-o singură bucată.

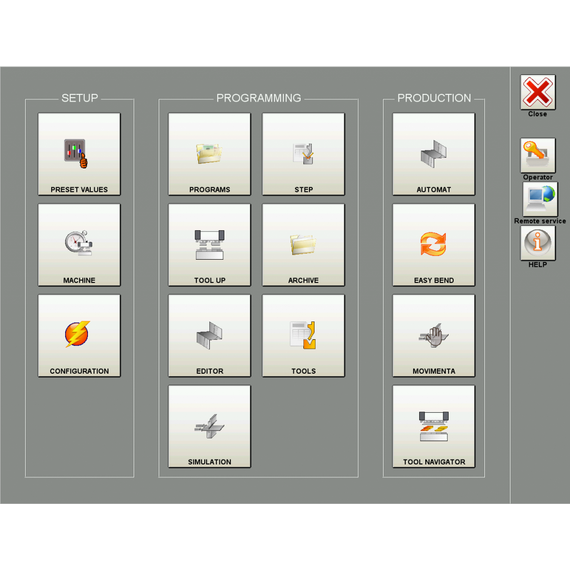

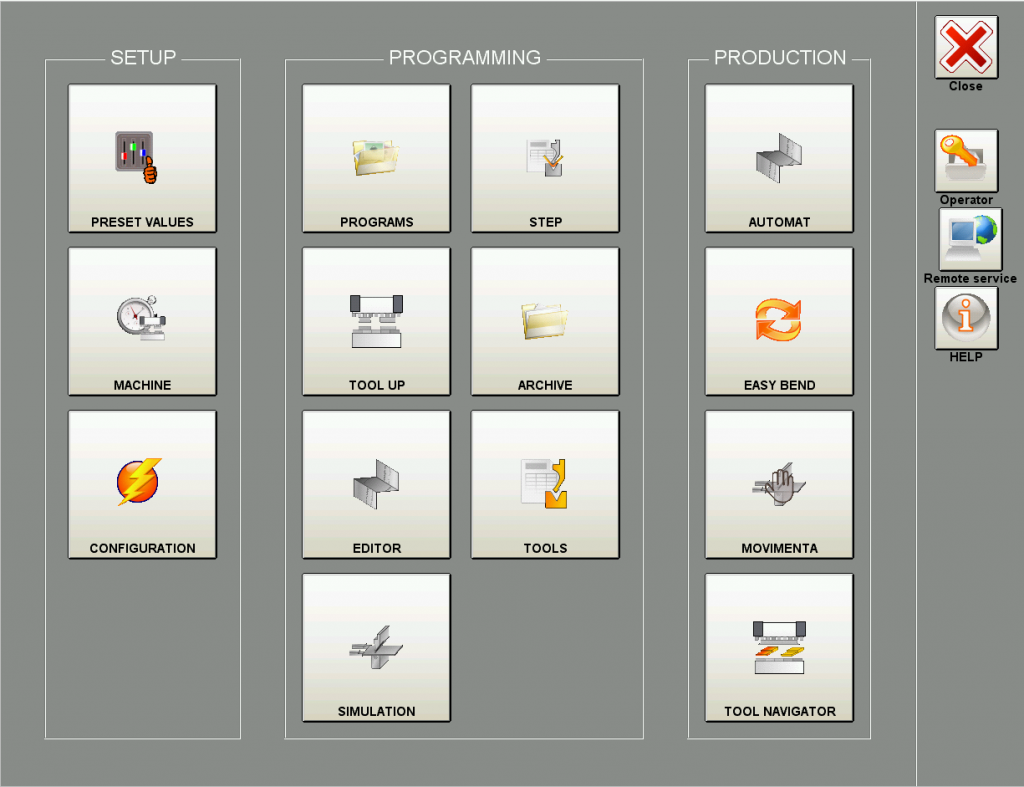

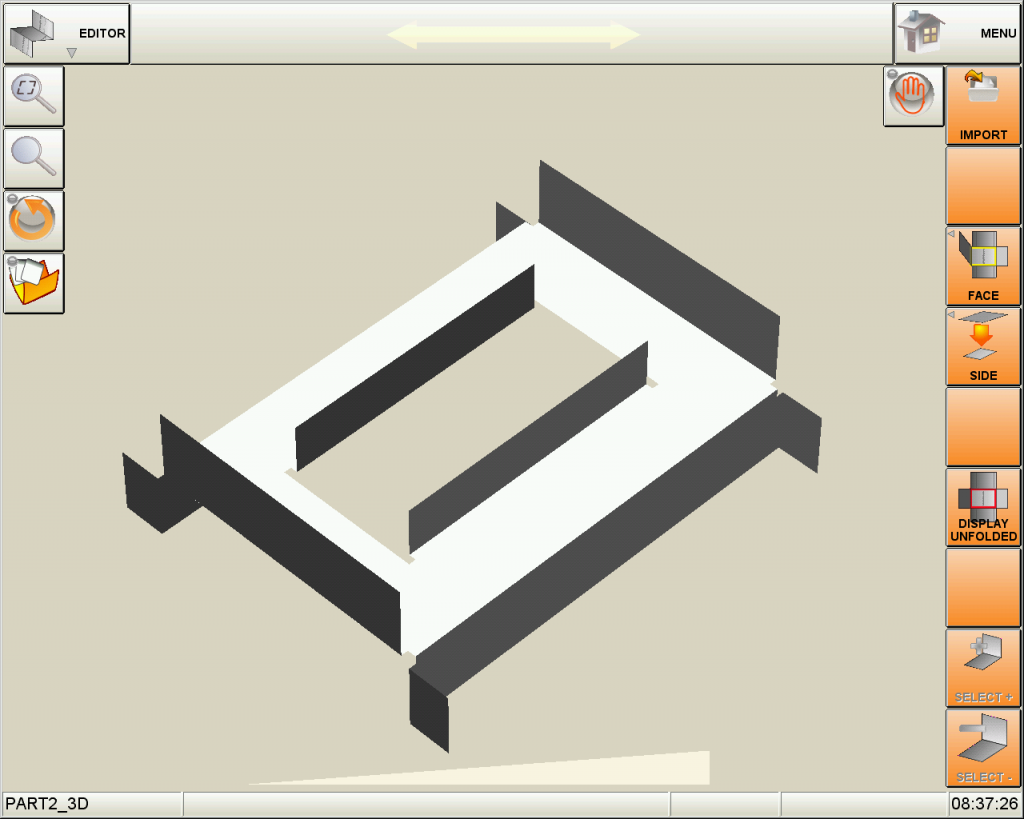

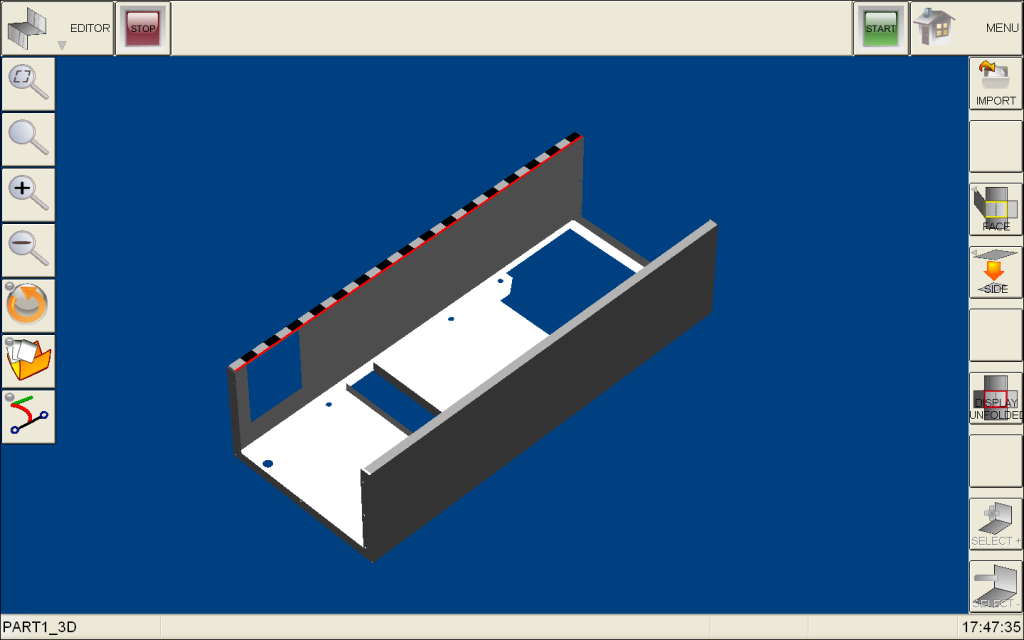

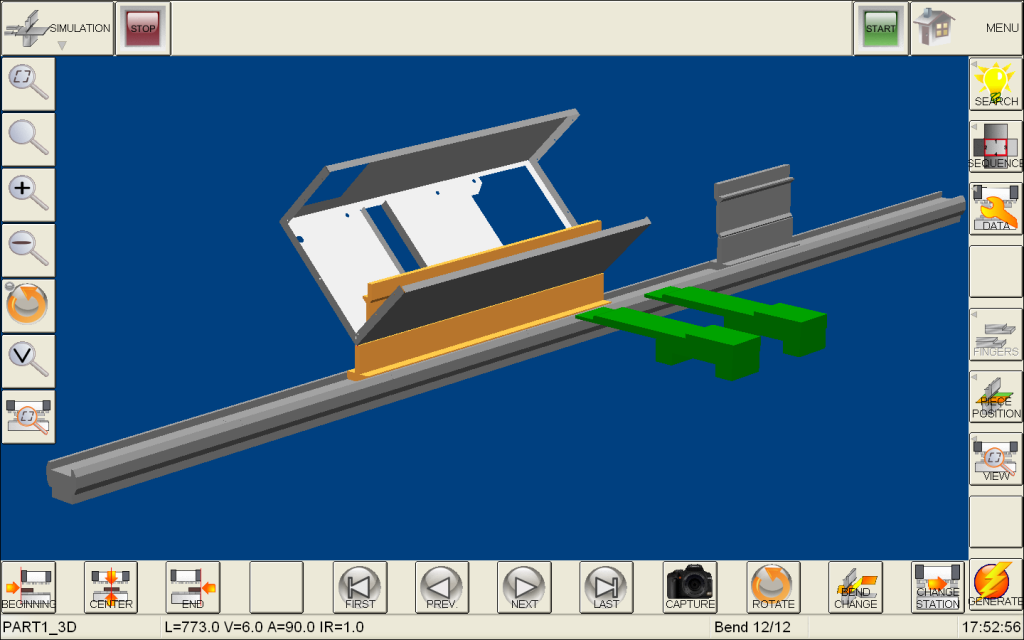

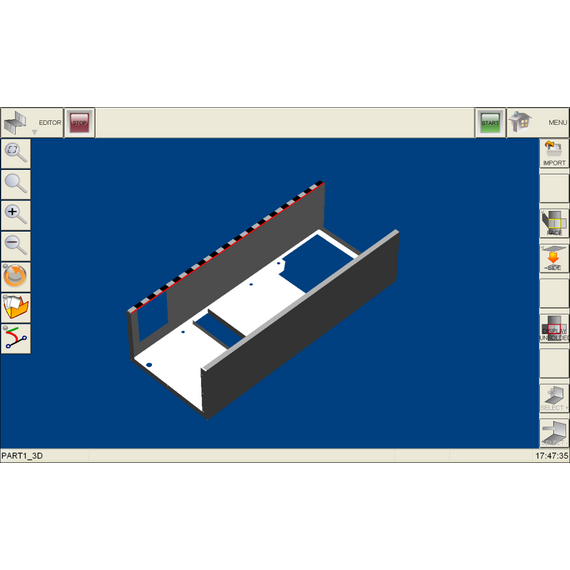

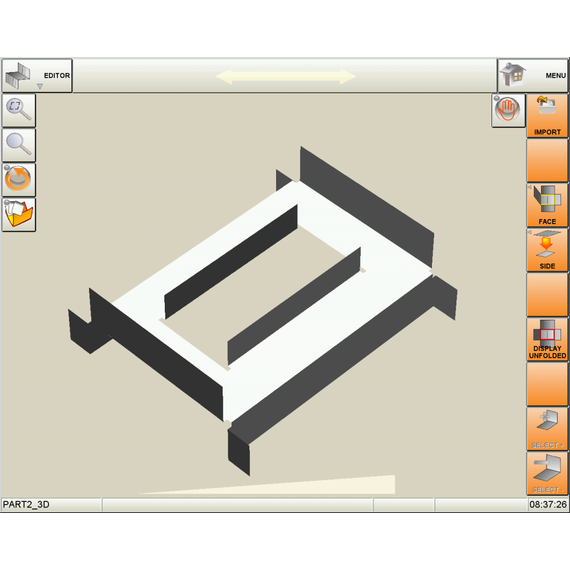

- Control tactil grafic NexT 3.0 de 17″ pentru 2D/3D.
- Sistem hidraulic servo fiabil furnizat de Hoerbieger.
- Cilindri honate acoperiți cu crom cu pistoane măcinate cu precizie înaltă.
- Cilindri hidraulici sincronizați Y1-Y2 care rulează pe ghidaje duble de ramă pe fiecare parte pentru o ascensiune și o coborâre uniformă.
- Sprijin de șase axe pentru spate (X1, X2, R1, R2, Z1, Z2) care rulează pe șuruburi cu bile cu servo-motoare și blocuri de degete independente pentru a măsura ușor piese complexe și piese conice.
- Sistem de ghidare a îndoirii LED VisioForm.
- Suport hidraulic pentru pumn cu montare verticală, scaun automat și funcție de aliniere automată.
- Suport hidraulic pentru matrită cu mecanism de blocare cu o singură atingere.
- Curs mare și înălțime pentru îndoirea cutiilor/panourilor adânci.
- Adâncime a gâtului de 500 mm pentru a folosi întreaga lungime și îndoiri adânci.
- Scări liniare cu rezoluție înaltă, cu o precizie de 0,01 mm, pentru îndoire precisă.
- Curbură automată a suprafeței de lucru pentru unghiuri uniforme pe întreaga lungime a îndoirii.
- Brațe de susținere frontală care alunecă pe ghidaje liniare pentru a măsura ușor piese mici.
- Răcire cu ulei pentru menținerea temperaturii optime a uleiului și îndoiri consistente în serii lungi.

Opționale:

- Protecții frontale cu laser pentru protecția degetelor.
- Design personalizat gât, cursă și lumină naturală.
- Ajutoare de îndoire controlate CNC în față pentru a manipula cu ușurință plăcile mari.
- Sistem de măsurare și corectare a unghiului în timp real.
- O gamă largă de perforatoare și matrițe.
- Pregătire tandem
- Sistem automat de lubrifiere.
